 un "frigo du cardinal" en 7 pouces 1/4

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8  Suivant
AuteurMessage
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: un "frigo du cardinal" en 7 pouces 1/4   Ven 24 Juil - 22:48

Gérard, un copain, vient de réaliser une copie simplifié du frigo du cardinal.

Voici l'original en voie Normale:



Voici la version de Gérard pour voie de 60 (cms):



D'ici peu je vous posterai quelques images de ce projet en cours de réalisation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Lun 27 Juil - 15:59

Je vous poste quelques photos du travail déjà fait les deux semaines passées :



Ne sachant pas usiner, c'est un copain (Laurent) qui me les a réalisés avec l'acier livré par Yohan et les pignons et paliers que je lui ai fais livrer. Sans l'aide de ces deux copains, je n'aurai pas pu commencer...

Une fois la réception des deux essieux effectués, réalisation du bogie, en restant le plus fidel à la conception de Gérard




Réalisation et simple pose du cadre du planché :



(On m'a déjà fait remarqué que les silent blocs sont trop courts... Et c'est vrai!!C'est pour çà que je comblerai le jeu avec des rondelles)

Pour info, l'original (Made By Gégé)

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Jeu 30 Juil - 20:55

Bonsoir,

juste une photo pour imager l'avancement de la bestiole. Ayant mes enfants depuis un semaine je n'allais pas souder... J'ai donc avancé sur la cabine et mes enfants m'ont aidé dans la découpe des baguettes, ponçage etc..



Et voilà! Cà avance, mais il reste encore pas mal de boulot!!!

[PS] = Laurent si tu passes par là, j'attends toujours un petit topo sur les suspensions Rolling Eyes

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Ven 31 Juil - 21:59

Salut!
En fait c'est la caisse qui sera amortie par le SB, les essieux eux sont fixe sous ton cadre sans déformation de leur ligne horizontale l'un par rapport à l'autre. Le cadre étant assez petit, il ne se déformera pas, les essieux risque de rebondir à la moindre déformation de voie et sortir des rails.

Une solution simple, divise le cadre supportant les essieux en deux cadres, chacun étant fixés sous la caisse par 4 SB, là le tout sera plus souple et l'engin tiendra mieux la voie.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Ven 31 Juil - 22:07

Ha, il va falloir que je cogite çà... Cà m'embette je devais faire les essais sur un réseaux dans une semaine et du coup çà a être dur pour qu'il soit prêt

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Ven 31 Juil - 22:25

Faits tes essais quand même, tu corrigeras ensuite au besoin!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Ven 31 Juil - 22:29

Oui c'est une idée... ce qu'il y a c'est que j'ai déjà fixé mes moteurs. Si je dois couper le bogie en deux il faudra que je revois toute la partie fixation des moteurs... Par contre quelque part çà lui donnera du cachet!

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Ven 31 Juil - 22:39

Mets des photos si tu en as, que je puisse t'aider.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Ven 31 Juil - 22:42

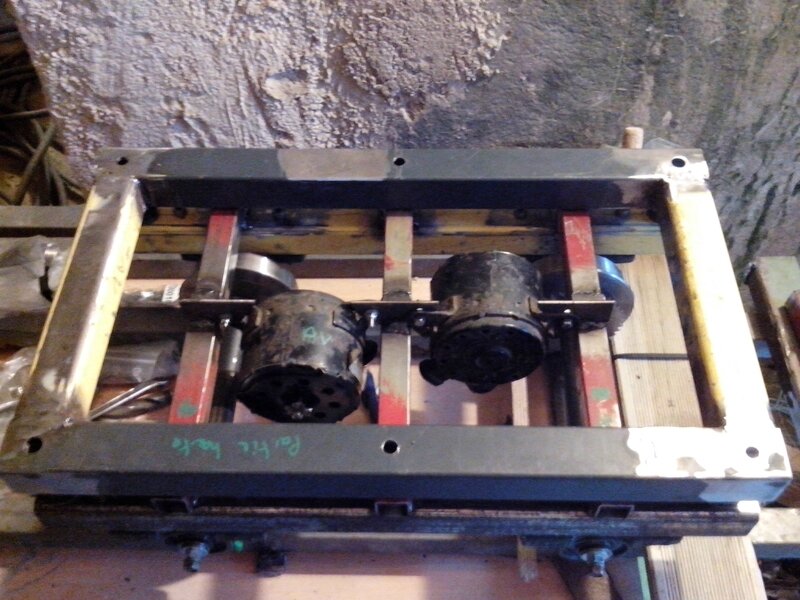

Je viens d'en prendre une sur mon blog


_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Ven 31 Juil - 22:46

En effet il y a un peut de transformation!!! on peut aussi réaliser autre chose!! laisse moi réfléchir un peu. ( se serait dommage de démonter ce qui est déjà fait ).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Ven 31 Juil - 23:01

J'avais pensé à de la bande caoutchouc entre le palier et le cadre... pas grand chose mais se sera toujours çà en plus.

A vérifier avec Randy mais il me semble bien qu'il a mentionné un jour un engin de son club qui n'avait pas du tout de suspension et qui ne déraillait pas tant que çà. Il me semble qu'ils devaient lui ajouter une suspension cette année.

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Randy

avatar

Messages : 80
Date d'inscription : 27/07/2015
Localisation : Loir & Cher

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 11:23

Une bande de caoutchouc entre le palier et le cadre ajoutera peut-être une ( légère ) souplesse au roulement et aux déformations de la voie.

Je pense qu'il faut faire un essai comme ça et voir le comportement de l'engin Wink


Sinon oui sur nos C61000 ( devenu Y61000  pirat   ) il n'y aucunes suspensions ; et ça roule très bien !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://montitrain.canalblog.com
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 11:44

Oui je vais essayer comme çà... J - 7 en théorie!

Merci Randy pour ce retour d'expérience, çà rassure un peu ^^'

Sinon pour l'inculte que je suis, quelle est la différence entre un Y et un C 61000?

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Randy

avatar

Messages : 80
Date d'inscription : 27/07/2015
Localisation : Loir & Cher

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 12:18

Me suis trompé ! Ca serait plus un B61000 Razz

Car les C61000 sont bien des locomotives et pas des locotracteurs (comparable par leur puissance) qui sont d'indice Y.

Les types C ont 3 essieux moteurs couplés ; et les type B sont des engins qui ont deux essieux moteurs couplés. ( sur un bogie par exemple ) Donc une machine à deux bogies de deux essieux dont tout les essieux sont moteurs sera une BB.

Je te laisse ce lien qui t'expliquera sans doute mieux quoi moi ^^

http://blog.sylvainbouard.fr/141-231-cc-bb-z-x/


Par contre de me demande pas quoi sera ton Frigo scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://montitrain.canalblog.com
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 12:25

Pour les B et les C çà je savais. Tout comme avant cette désignation Il y avait simplement le nombre d'essieux porteur(s) avant/moteur(s)/porteur(s) arrière, par exemple la 2-3-1.

Le frigo n'est pas une locomotive, mais une draisine... Les automotrices n'ont pas les mêmes désignations non plus.

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Randy

avatar

Messages : 80
Date d'inscription : 27/07/2015
Localisation : Loir & Cher

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 12:50


Sur la photo de celle en VN ; je crois lire "D7"..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://montitrain.canalblog.com
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 13:11

Je ne sais même pas si c'est une désignation officielle ou plus pour ce réseau précis.

Les draisines étaient utilisées le plus souvent pour rejoindre ou ravitailler un chantier.

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 21:19

Randy a écrit:
Une bande de caoutchouc entre le palier et le cadre ajoutera peut-être une ( légère ) souplesse au roulement et aux déformations de la voie.

Je pense qu'il faut faire un essai comme ça et voir le comportement de l'engin Wink


Sinon oui sur nos C61000 ( devenu Y61000  pirat   ) il n'y aucunes suspensions ; et ça roule très bien !!




c'est pas une mauvaise idée en soi, mai, grande difficulté à tenir la boulonnerie serrée!! et justement là le maintien des paliers impose un bon serrage.

Sinon, mettre les palier platine en bas, et les relier au châssis par deux SB ( prendre des sb mâle/ femelle pour pouvoir utiliser les trous existant dans le châssis en tube carré. )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Randy

avatar

Messages : 80
Date d'inscription : 27/07/2015
Localisation : Loir & Cher

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 21:24


Oui Laurent tiens aussi une solution Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://montitrain.canalblog.com
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 22:15

What a Face Rolling Eyes J'ai pas bien tout comprendu!

Je teste samedi prochain (en théorie) et je vous tiendrai informé. Appars si je croise Randy qui lui saura avant (petit malin va!!!)

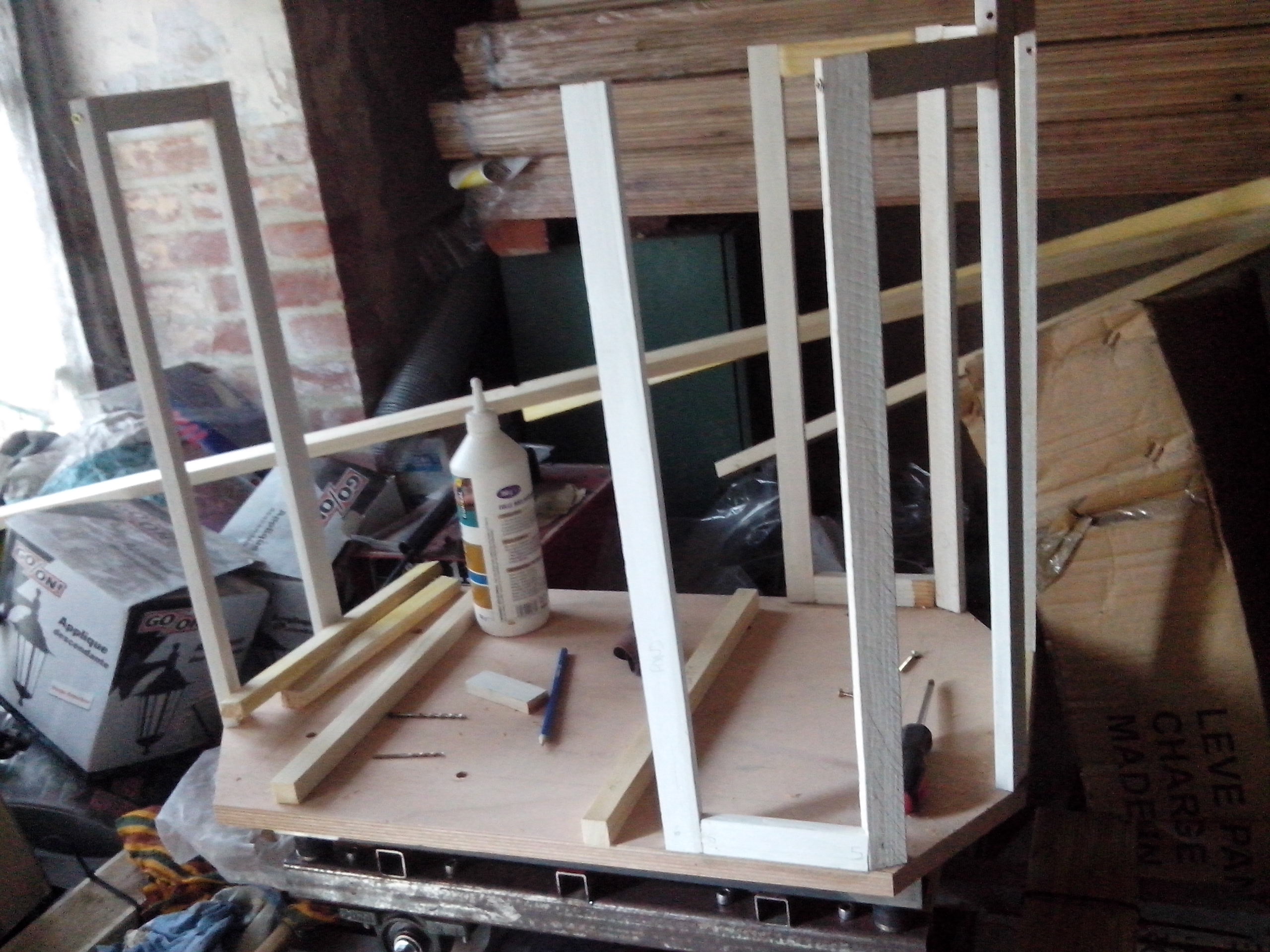

Pour aujourd'hui, j'ai :
* fixé (vite fait) les deux parties basses des moteurs
* calé et fixés les deux pignons moteurs (j'ai testé avec un relais et un inter branché sur la batterie, çà tourne)
* Tout désassemblé les éléments mécaniques puis tout remonté proprement aux côtes d'assemblage
* avancé dans l'ossature de la cabine.

Je suis assez content de moi pour une petite journée de travail

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 22:33

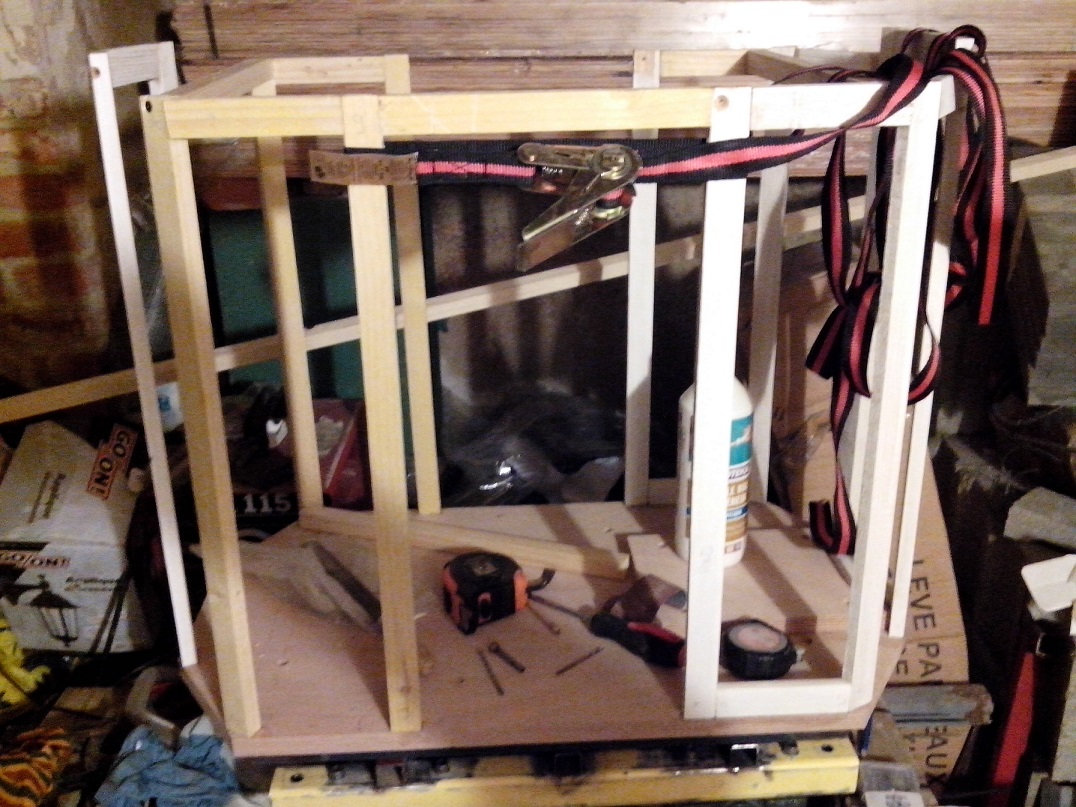

J'avais envie de vous montrer une photo qui schématise globalement mon travail d'aujourd'hui :



OOn voit pas tout, mais quand même...

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Randy

avatar

Messages : 80
Date d'inscription : 27/07/2015
Localisation : Loir & Cher

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 22:37


On voit quand même que ça prend forme ! Et le principal c'est d'avancer ; même si c'est deux trois bricoles parci parlà Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://montitrain.canalblog.com
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Sam 1 Aoû - 22:41

Tout à fait!

Bon après je mets plus de détails sur mon blog et je ne tiends pas à faire un doublon ici. Cà ne m'empèche pas de publier mes avancées ici. Et çà me fait plaisir aussi Wink

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Dim 2 Aoû - 20:49

Ma petite glacière...

Je ne sais pas si j'aurai le temps de faire tout ce que je souhaitas faire avant samedi. Du coup, si jeudi soir je m'aperçois que je ne pourrais pas finir dans les temps, je monterai tout quand même mais juste pour le test.

Par exemple je pense aux branchements des moteurs qui ne serait (provisoirement) qu'en série et donc juste une vitesse. Le boitier de commande peut être fait à l'arrache aussi.

Par contre toutes les connexions seront propres (déformation professionnelle oblige!). Elles seront presque toutes serties en clips préisolés de 6.3 de toutes façons.

Des idées sur ce que je pourrais aussi monter provisoirement à l'arrache juste pour le test?

Aussi, en vue du test, avec quoi graisser les chaines? Dois-je impérativement graisser les quatre paliers aussi?

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4   Dim 2 Aoû - 22:03

UmaDeva a écrit:
Ma petite glacière...

Je ne sais pas si j'aurai le temps de faire tout ce que je souhaitas faire avant samedi. Du coup, si jeudi soir je m'aperçois que je ne pourrais pas finir dans les temps, je monterai tout quand même mais juste pour le test.

Par exemple je pense aux branchements des moteurs qui ne serait (provisoirement) qu'en série et donc juste une vitesse. Le boitier de commande peut être fait à l'arrache aussi.

Par contre toutes les connexions seront propres (déformation professionnelle oblige!). Elles seront presque toutes serties en clips préisolés de 6.3 de toutes façons.

Des idées sur ce que je pourrais aussi monter provisoirement à l'arrache juste pour le test?

Aussi, en vue du test, avec quoi graisser les chaines? Dois-je impérativement graisser les quatre paliers aussi?


Les chaînes, graisse blanche en bombe ou du WD 40 ( un peu ). Pour les pallier inutile, ce sont des roulements étanches, le graisseur sert à graisser la partie entre la cage extérieur du roulement et le logement du pallier quand tu te sert de ce dernier en version " palier à rotule ". ( sur ton montage, tout est bridé, donc pas d'effet rotule à avoir ).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: un "frigo du cardinal" en 7 pouces 1/4

Revenir en haut Aller en bas

un "frigo du cardinal" en 7 pouces 1/4
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 8Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» vends 60 pouces perso
» Test comparatif de 15 moniteurs LCD 24 pouces
» Créez votre propre super-héros en 12 pouces !!!
» jante 10 pouces sur 125 type n
» Laurent Pasinya Monsengwo créé Cardinal !

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Les mini-trains à passagers :: Les mini-trains :: Vos réalisations passées ou en cours-
Sauter vers:
