 Ge 4/4 LS 204 passage en électrique

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Ge 4/4 LS 204 passage en électrique   Sam 19 Sep - 19:49

Hello! je transforme en ce moment notre bonne vieille Ge 4/4, à la benne le moteur thermique et la transmission mécanique. Les bogies d'origine étant usé, reconstruction de deux bogies avec roue XXL et nouvelle transmission.

Essais ce jour de l'un des deux bogies.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Sam 19 Sep - 19:51

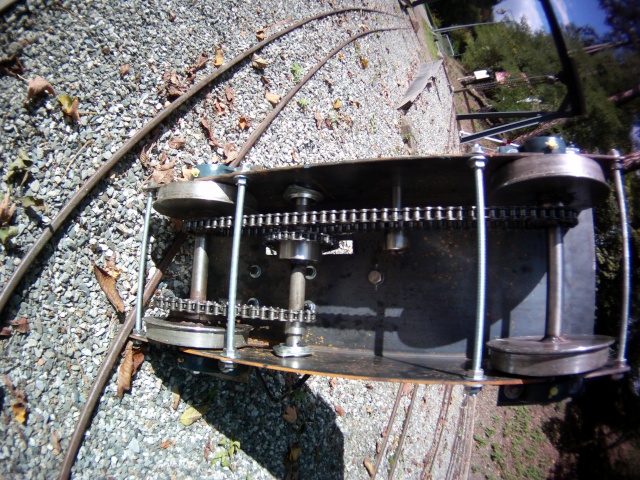

Bogies de construction très simple doté chacun d'un moteur électrique 48 volts de 1000 watts.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Sam 19 Sep - 19:52



les roues ont un diamètre de 190 mm, poids du bogie, environ 50 kg.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Sam 19 Sep - 19:56

Tu nous avais habitué à une petite vidéo.... bounce Rolling Eyes

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Sam 19 Sep - 19:58



essai à blanc d'un bogie dans la caisse ( bien dépouillée ). Il faudra reconstruire les traverses afin d'avoir la bonne hauteur de caisse.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Sam 19 Sep - 19:59

UmaDeva a écrit:
Tu nous avais habitué à une petite vidéo.... bounce Rolling Eyes


Ca viendra, ou va sur FB. hi! hi! hi! même un certain monsieur B......a s'y est mis!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Dim 20 Sep - 13:05

tsss... facile celle là ... Mad

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Dim 20 Sep - 14:17

Bonjour !
petite question Laurent concernant la transmission par chaîne :
pourquoi relies tu les deux essieux par une chaîne au lieu de repartir depuis l'axe intermédiaire ?
Ce n'est pas tout a fait pareil pour la répartition des efforts et de l'usure des chaînes , même grosses ,et en cas de casse ce n'est pas pareil non plus .
@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Dim 20 Sep - 17:51

Berola a écrit:
Bonjour !
petite question Laurent concernant la transmission par chaîne :
pourquoi relies tu les deux essieux par une chaîne au lieu de repartir depuis l'axe intermédiaire ?
Ce n'est pas tout a fait pareil pour la répartition des efforts et de l'usure des chaînes , même grosses ,et en cas de casse ce n'est pas pareil non plus .
@+

parce que moins de pignons à acheter et plus facile à tendre.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Dim 20 Sep - 19:12

Ben non Laurent !
ça fait le même nombre de pignons , avec des chaînes plus courtes qui ne "pochent" pas
si bien qu'on se passe très bien de tendeurs .
Sur mes boggies depuis l'axe intermédiaire qui en principe est entre les deux essieux je fais partir une chaine vers l'essieu avant et l'autre vers l'arrière . Ces deux chaînes peuvent être plus petites car elles n'encaissent chacune que la moitié de la puissance .
Me suis je bien fait comprendre ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Dim 20 Sep - 19:17

Berola a écrit:
Ben non  Laurent !
ça fait le même nombre de pignons , avec des chaînes plus courtes qui ne "pochent" pas
si bien qu'on se passe très bien de tendeurs .
Sur mes boggies depuis l'axe intermédiaire qui en principe est entre les deux essieux je fais partir une chaine vers l'essieu avant et l'autre vers l'arrière . Ces deux chaînes peuvent être plus petites car elles n'encaissent chacune que la moitié de la puissance .
Me suis je bien fait comprendre ?

sauf le grand pignon soudé contre la roue, pas le même tarif pour un deuxième!!! et à la base le moteur devait être logé dans le corps de bogie et il n'y avait pas la place avec le montage que tu me dis.
Entre temps l'emplacement du moteur a changé pour un meilleur refroidissement ( un ventilo est prévu ).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Dim 20 Sep - 19:29

J'ai bien compris que tu ne voulais pas modifier de l'existant , mais avec les mêmes pignons disposés différemment on pouvait éviter cette longue chaîne qui relie les deux essieux et qui demande un tendeur pour ne pas risquer de battre et de sauter vu la longueur .
Mais si ça marche bien comme ça ! no problem !
@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Dim 20 Sep - 19:34

Dans chaque boggie du 63000 du forum on a logé deux moteurs de 250 watts , l"arbre intermédiaire et les chaines dans la hauteur . En plus il y a la timonerie des freins avec son pot , les suspensions primaires et secondaires et tout ça ne dépasse pas de la traverse .
@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Dim 20 Sep - 19:46

le moteur de 1000 watt fait une bonne taille, j'aurais pu le loger, mais son refroidissement était masqué par la tôle du corps de bogie.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Dim 20 Sep - 20:03

C'est vrai qu'il faut penser à refroidir nos moteurs. Un temps avec une température de 22 ° comme aujourd'hui chez moi ne pose pas trop de problème mais j'imagine qu'en dépassant les 30 ° les moteurs doivent chauffer plus fort... j'imagine à peine ce qu'il devait en être avec les 40 ° que l'on a eu cette année...

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Dim 20 Sep - 20:41

UmaDeva a écrit:
C'est vrai qu'il faut penser à refroidir nos moteurs. Un temps avec une température de 22 ° comme aujourd'hui chez moi ne pose pas trop de problème mais j'imagine qu'en dépassant les 30 ° les moteurs doivent chauffer plus fort... j'imagine à peine ce qu'il devait en être avec les 40 ° que l'on a eu cette année...


Par 40 degrés, même les batteries sous des capots métal surchauffés elles n'aiment pas!!!!! c'est la chaleur qui tue une batterie, pas le froid.. ( mais c'est quand il fait froid que survient la panne ).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Lun 21 Sep - 9:04

C'est vrai que les batteries n'aiment pas la surchauffe .
Par contre sur certains modèles j'ai touché des moteurs brûlants ........qui ne cramaient pas !
et d'autres qui rendaient l'âme bien facilement.
Les moteurs chinois de la série MY comme celui que tu as monté sont quand même bien résistants.
Je l'ai constaté sur mon engin à voie de 60 ou dans la longue montée du Creusot ( 4km ) ils étaient a peine tiède arrivé a la gare des Combes en haut ( dénivelé de 100m).
Même asiatiques je conseille ces moteurs .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Lun 21 Sep - 18:04

Berola a écrit:
C'est vrai que les batteries n'aiment pas la surchauffe .
Par contre sur certains modèles j'ai touché des moteurs brûlants ........qui ne cramaient pas !
et d'autres qui rendaient l'âme  bien facilement.
Les moteurs chinois de la série MY comme celui que tu as monté sont quand même bien résistants.
Je l'ai constaté sur mon engin à voie de 60 ou dans la longue montée du Creusot ( 4km ) ils étaient a peine tiède arrivé a la gare des Combes en haut ( dénivelé de 100m).
Même asiatiques je conseille ces moteurs .


Oui de bons moteurs, je l'es utilises depuis un petit moment, ça va pas mal!!!! ces deux là pour la 204 je vais leur rajouter un ventilo au cul, cela devrait être encore mieux ( enfin si ça ne rentre pas trop de poussière.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Lun 21 Sep - 18:17

Coucou Laurent,

tu utilises un ventilateur pour faire entrer de l'air, pas pour l'aider à sortir?

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Lun 21 Sep - 18:30

Il ne faut pas souffler de l'air frais dessus mais au contraire aspirer l'air chaud , c'est beaucoup plus efficace .
@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Lun 21 Sep - 18:35

C'est bien tout l'intérêt de ma question...

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Lun 21 Sep - 18:41

Berola a écrit:
Il ne faut pas souffler de l'air frais dessus mais au contraire aspirer  l'air chaud , c'est beaucoup plus efficace .
@+


tout à fait, c'est ce que je fais avec mon pc portable depuis des années!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Lun 21 Sep - 18:48

Donc du coup comme on est d'accord là dessus, et que donc çà expulse l'air, çà ne peut pas faire entrer de saleté...

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
railcasse



Messages : 73
Date d'inscription : 26/07/2015

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Lun 21 Sep - 21:36

UmaDeva a écrit:
Donc du coup comme on est d'accord là dessus, et que donc çà expulse l'air, çà ne peut pas faire entrer de saleté...

ça peut en aspirer à l'opposé du moteur!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: Ge 4/4 LS 204 passage en électrique   Lun 21 Sep - 21:59

railcasse a écrit:
UmaDeva a écrit:
Donc du coup comme on est d'accord là dessus, et que donc çà expulse l'air, çà ne peut pas faire entrer de saleté...

ça peut en aspirer à l'opposé du moteur!

Pour les petites puissances ces moteurs asiatiques sont entièrement fermés , a partir de 500 watts ils comportent des ouvertures grillagées sur les flasques , donc aucun risque . Les concepteurs y ont bien pensé .
Je n'en ai pas démonté mais je ne serai pas surpris qu'il y ait des pales de ventilation montées sur le rotor ...a vérifier .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
Contenu sponsorisé




MessageSujet: Re: Ge 4/4 LS 204 passage en électrique

Revenir en haut Aller en bas

Ge 4/4 LS 204 passage en électrique
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» passage du pc au mac en douleur !
» FORSTER sans Ivory: A Passage to India (La Route des Indes)
» [RESOLU] (in)sensiblité G-Sensor au passage mode portrait vers paysage
» [AIDE] Probleme messagerie vocale virtuelle orange suite au passage à Froyo
» [Harpman, Jacqueline] Le Passage des éphémères

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Les mini-trains à passagers :: Les mini-trains :: Vos réalisations passées ou en cours-
Sauter vers:
