 un wagon en 7 1/4

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: un wagon en 7 1/4   Sam 19 Sep - 8:23

Bonjour.

Si j'en ai la possibilité (cet hiver), j'envisage de concevoir un petit wagon en 7 pouces 1/4 style plate forme transportant une caisse de bois. Mon idée n'est pas arrêtée ... mais presque^^'. Je souhaite aussi y ajuter une manivelle pour le freiner.

80 cms de long pour 30 cms de large. La caisse ferait 60 cms de long maxi. Pas énorme mais pour deux enfants ou un adulte çà suffira... C'et que le berlingo n'est pas extensible non plus lol.

Sans tout recopier, voilà l'idée :



Je voulais refaire un locotracteur après la draisine, mais le soucis c'est que si je souhaite faire un tour avec les enfants, il me manque ce wagon...

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Ven 1 Jan - 13:26



longueur = 65 cms
largeur = 30 cms
empattement = 25 cms

L'empattement réduit me permettra des rayons de courbes très serrés. L'empattement n'est pas centré sur la longueur du plateau car ce wagon sera freiné.

Très vite viendra le planché (lame de terrasse auto-clave traité classe 3). La partie assise se fera sur une caisse en bois type caisse de dynamite via du bois récupéré sur des palettes (mon ancien proprio m'en a laissé une quantité énorme). L'acier du plateau a également été récupéré sur des carré de 50 de 3 mms d'épaisseur.

Voilà pour la présentation sommaire

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: un wagon en 7 1/4   Ven 1 Jan - 20:26

Bonsoir Nic.

L'empattement n'est pas centré sur la longueur du plateau car ce wagon sera freiné.

Je ne comprends pas bien la raison de cette disposition .
@+ jc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Ven 1 Jan - 21:17

Bonsoir J-C,

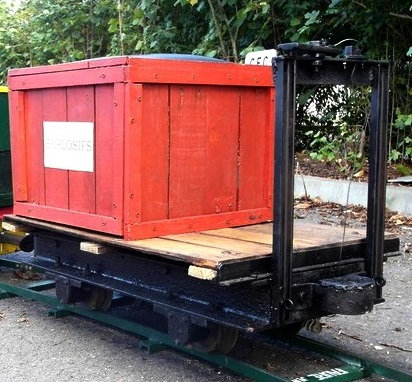

j'ai vu plusieurs wagons en voie étroite avec un empattement non centré (la partie la plus longue recevant une manivelle pour actionner le frein).

ex :

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: un wagon en 7 1/4   Ven 1 Jan - 21:36

Effectivement
je n'avais pas remarqué cette particularité ....
@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Ven 1 Jan - 21:50

Bah zut, je pensais pas t'en apprendre une un jour Cool

Voilà qui est fait santa

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Mar 16 Fév - 18:03

Je viens de déplacer ce sujet ...

---------------------------------------------------------------------------------------------------
Bonsoir,

depuis quelques temps, je travaille sur un wagon plateau. En effet, il me manque un wagon qui soit cohérent avec la draisine (et avec mon prochain projet), qui permette à un adulte seul d'être assis dessus ou à deux enfants. Bah oui... si je fais un tour seul avec mes deux enfants, je n'ai pas envie de les laisser seul sur le quai.

Pour l'instant, j'en suis là :


Le châssis mesure :
650 de long (dont 250 d'empattement, 150 à l'arrière et 250 devant)
300 de large

L'empattement est décallé car je souhaite le freiner mécaniquement, comme l'étaient jadis les wagon frein en voie étroite.

Voilà Very Happy

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Tiékoro

avatar

Messages : 35
Date d'inscription : 31/08/2015
Age : 47
Localisation : Essonne

MessageSujet: Re: un wagon en 7 1/4   Sam 20 Fév - 23:52

C'est le genre de matériel qu'il me faudra faire quand j'installerais une voie de 7''1/4 pour traverser la cave avec des bûches de 33cm...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Dim 21 Fév - 8:12

Une voie en 7 1/4 ... Génial!

Je te donnerai les plans bien volontier! J'ai tout misé sur un empattement de 250 pour négocier des rayons de courbes serrés.

En effet, si j'ai un jour le temps (et l'argent) de concevoir un bout de réseau chez moi, je ne pourrais le faire passer que par mes caves où il y aura deux rayons de courbes vraiment court. Autant anticiper, sachant que mon prochain projet sera minier...

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: un wagon en 7 1/4   Dim 21 Fév - 8:58

bonjour

Pour le franchissement de courbes assez serrées il y a la solution du boggie a empattement très court
ou bien des l'essieux pivotants reliés entre eux et relies a l'attelage .

@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Dim 21 Fév - 9:23

Je ne comprends pas le principe. Enfin comment c'est faisable mécaniquement.

J'avais pensé à des "roues folles", mais là il me fallait un tourneur fraiseur... Décidémment c'est compliqué sans avoir soi-même ces capacités.

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: un wagon en 7 1/4   Dim 21 Fév - 9:50

Facile !
chaque essieu peut légèrement pivoter comme le ferai un boggie .
Les deux essieux sont reliés en croix par des tiges .
Les deux essieux s'obligent ainsi mutuellement a légèrement pivoter du même angle .
On peut même relier les essieux aux attelages ce qui est encore plus efficace .
L'inscription en courbes serrées devient très facile.
On peut même faire ça avec des boggies a empattement court
J'avais réalisé ça sur du 45 mm et ça fonctionne très bien .
@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Dim 21 Fév - 11:42

il faudrait que je dessine çà pour mieux comprendre.

J'ai étudié diverses réalisations. En ce moment je discute avec une personne de chez Maxitrak. Il prévoit leur Ruston II pour des rayons de courbes mini de 2m75. Je trouvais çà surprenant, je leur ai donc demandé l'empattement de cet engin ainsi que le diamètre des roues.

Le monsieur n'était pas certain (car les plans semblaient vague) mais il semblerait que l'empattement soit réglable de 255 à 290. Le diamètre des roues est de  118.

Donc ayant 250 d'empattement et des roues de 112 sur la partie roulement, je ne pense pas prendre de risque en disant que des rayons de courbe de 3 m puissent être passée... J'imagine bien que je ne serai pas à 10 km/h dans ces courbes. Je conçois tout à fait aussi de ne pas pouvoir les prendre avec la draisine... D'où l'intérêt de ma prochaine réalisation cheers

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Berola
Admin
avatar

Messages : 209
Date d'inscription : 24/07/2015
Age : 67
Localisation : Vallée du Rhone

MessageSujet: Re: un wagon en 7 1/4   Dim 21 Fév - 11:50

Avec le système d'essieux pivotants on peut prendre de courbes bien plus faibles
seul inconvénient est le réalisme de l'ensemble .....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://minitrains.forumactif.org
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Dim 21 Fév - 15:23

Merci pour l'info Wink

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Ven 8 Avr - 22:05

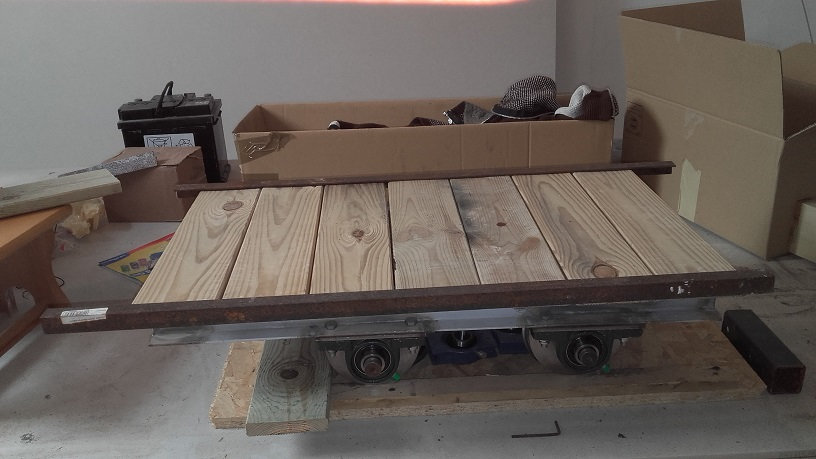

Après un p'tit démontage, un coup de ponçage, une passe d'antirouille pure, quelques coup de bombe de peinture et deux passes de vernis, un simple empilage donne ceci :


Pas d'affolages, seuls les essieux sont boulonnés. Les lattes ne sont qu'empilées et leurs vis juste enfilés.

Je vais avoir quelques reprises à faire : quelques coup de limes sur une planche, un peu de vernies à remettre sur une aussi...

Bonne soirée

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Sam 9 Avr - 21:45

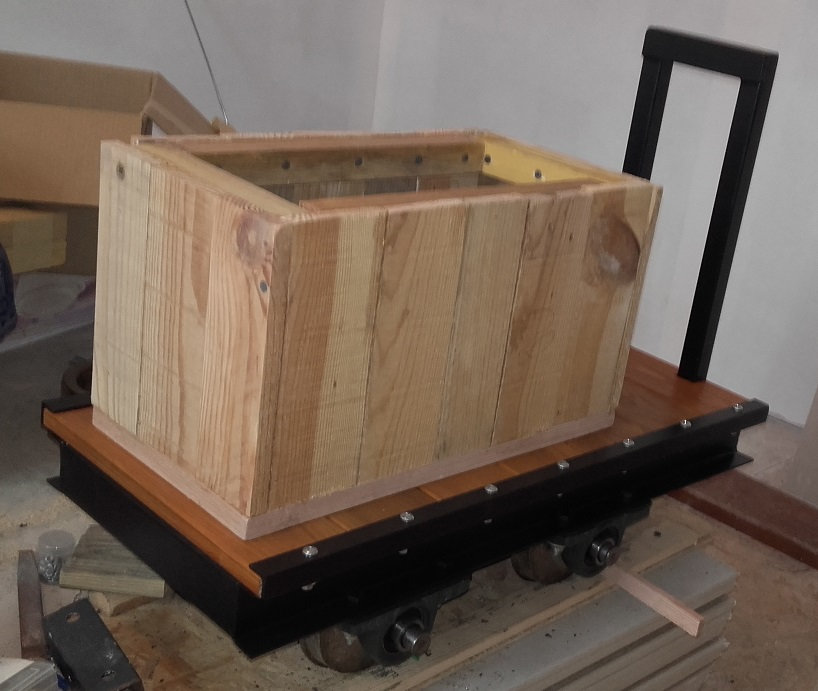

Tout a été boulonné (après une petite goutte de frein filet... Maintenant je n'hésite plus!).



La caisse est en cours... bounce bounce

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Dim 10 Avr - 18:18



Reste une grosse partie de ponçage, les "enjoliveurs" (toutes baguettes aux angles), le couvercle, le vernis... 9à commence vraiment à ressembler à l'image que j'ai en tête...

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Juju5191



Messages : 169
Date d'inscription : 05/08/2015

MessageSujet: Re: un wagon en 7 1/4   Dim 10 Avr - 19:48

Bonsoir Nicolas,
Quand est la prochaine fois que tu vas faire des essais/rouler?
Très jolie ton wagon Smile
Merci d'avance.
Bonne soirée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Dim 10 Avr - 20:27

Merci!

Les circulations de la pentecôte en Mai, c'est sûr. Avant je ne sais pas si je viendrai. S'il est prévu des travaux un samedi, peut-être que je l'emmènerai.

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Mar 12 Avr - 20:20




J'adore Embarassed

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Sam 16 Avr - 18:19

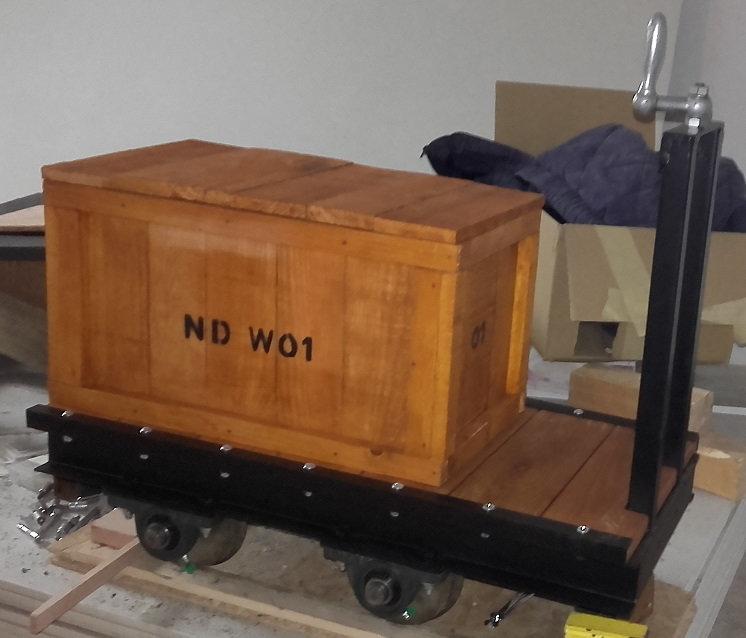

couvercle de la caisse : achevée!


_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Tiékoro

avatar

Messages : 35
Date d'inscription : 31/08/2015
Age : 47
Localisation : Essonne

MessageSujet: Re: un wagon en 7 1/4   Sam 16 Avr - 22:31

Belle bête Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
UmaDeva

avatar

Messages : 477
Date d'inscription : 24/07/2015
Age : 36
Localisation : Sud Touraine (37)

MessageSujet: Re: un wagon en 7 1/4   Dim 17 Avr - 11:16

Merci Wink

_________________
~~ Mes réalisations en 7 pouces 1/4 ~~
--> http://trains7pouces25.canalblog.com/ <--
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://trains7pouces25.canalblog.com/
Contenu sponsorisé




MessageSujet: Re: un wagon en 7 1/4

Revenir en haut Aller en bas

un wagon en 7 1/4
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Wagon baché roco
» 1958 Buick Caballero wagon FINI 22/11/08
» Chrysler 300 wagon
» Johan rambler wagon curbside custom cruiser
» Wagon de flak

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Les mini-trains à passagers :: Les mini-trains :: Vos réalisations passées ou en cours-
Sauter vers:
